Giới thiệu ngắn gọn
Cảm biến tải trọng dạng dầm côngxon, một loại cảm biến cân trọng lượng, sử dụng máy đo biến dạng được liên kết với dầm uốn để chuyển lực cơ học thành tín hiệu điện. Độ lệch của chùm tia tương ứng trực tiếp với trọng lượng tác dụng, cho phép đo chính xác ở nhiều công suất khác nhau. Chúng thường được sử dụng trong cân phễu, cân bệ và thiết bị kiểm tra lực.
Tính năng
1. Được chế tạo từ thép hợp kim chắc chắn, cảm biến cân trọng lượng dầm côngxon này đảm bảo độ bền cao và tuổi thọ lâu dài dưới tải nặng.
2. Bịt kín trong chậu, cảm biến cung cấp khả năng bảo vệ tuyệt vời chống lại độ ẩm, bụi và ăn mòn để hoạt động đáng tin cậy trong môi trường khắc nghiệt.
3. Sự kết hợp giữa kết cấu thép hợp kim và lớp đệm kín trong chậu làm cho cảm biến cân này vừa bền vừa ổn định, mang lại các phép đo trọng lượng chính xác và có thể lặp lại.
Đặc điểm kỹ thuật cốt lõi
| Phạm vi tải | 500kg-2000kg |
| Công suất định mức (mV/V) | 2mV/V |
| Lỗi toàn diện | ±0,02%FS |
| Điện trở đầu vào / đầu ra (Ω) | 385±10/350±5 |
| Chiều dài đặc điểm kỹ thuật dây | φ5 * 3 m hoặc tùy chỉnh |
| Phương pháp nối dây | Đỏ --------Kích thích+ Đen--------Kích thích- Xanh------Tín hiệu+ Trắng -------Tín hiệu- |
Ứng dụng
Cảm biến cân trọng lượng chùm công xôn được áp dụng cho cân nền công nghiệp-nặng, cài đặt nhà kho cho quầy cân và quầy thanh toán bán lẻ cũng như dây chuyền chế biến thực phẩm.
Thông số kỹ thuật chi tiết mẫu ZH-XYL
|
Dung tích |
0.5-2t |
Vật liệu |
Thép hợp kim |
|
Công suất định mức (mV/V) |
2.0±0.005 |
Tính phi tuyến tính- |
±0,02%FS |
|
Độ trễ |
±0,02%FS |
Độ lặp lại |
±0,01%FS |
|
Leo (30 phút) |
±0,02%FS |
Số dư bằng không |
±1,00%FS |
|
Hiệu ứng nhiệt độ ở mức không |
±0,02%FS/10 độ |
Ảnh hưởng của nhiệt độ đến đầu ra |
±0,02%FS/10 độ |
|
Điện trở đầu vào (Ω) |
385±10 |
Điện trở đầu ra (Ω) |
350±5 |
|
Điện trở cách điện |
Lớn hơn hoặc bằng 5000MΩ |
Điện áp kích thích |
5V-10V(DC) |
|
Phạm vi nhiệt độ bù |
-10~+50 độ |
Phạm vi nhiệt độ hoạt động |
-20~+60 độ |
|
Quá tải an toàn |
120%FS |
Phá vỡ tải |
150%FS |
|
Cáp |
Φ5X 3M Hoặc tùy chỉnh theo yêu cầu |
Mã màu cáp |
Đầu vào: đỏ + đen- Đầu ra: xanh+ trắng- |

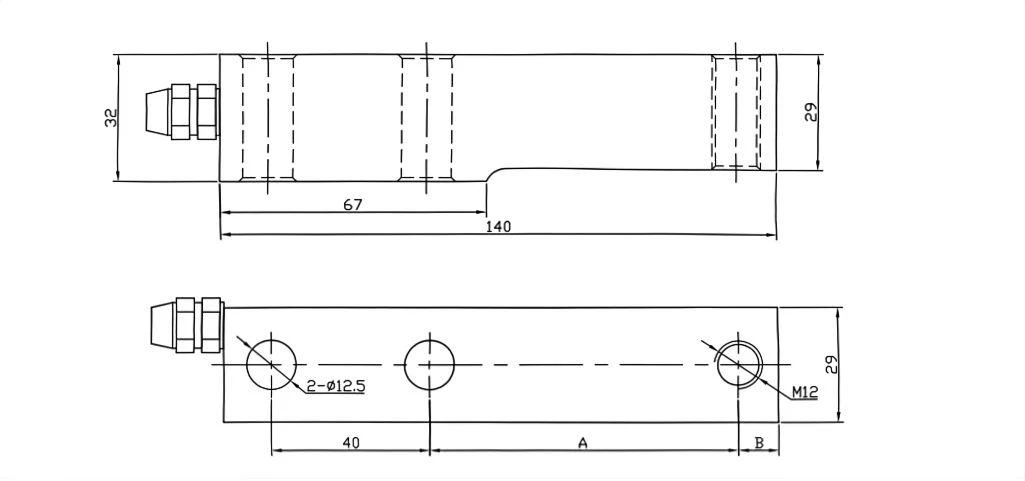

sơ đồ phác thảo
Bảng kích thước cụ thể
|
Công suất (kg) |
A |
B |
|
50-200 |
78 |
10 |
|
500-2000 |
74 |
12 |
