Giới thiệu ngắn gọn
Cảm biến tải trọng dạng cắt là một cảm biến chính xác được thiết kế để đo lực bằng cách chuyển đổi biến dạng cơ học thành tín hiệu điện, thường được sử dụng trong hệ thống cân; Model đặc biệt này có cảm biến tải trọng 500kg được làm bằng thép không gỉ để đảm bảo độ bền và khả năng chống ăn mòn trong môi trường công nghiệp.
Tính năng
1. Được thiết kế cho môi trường công nghiệp khắc nghiệt với khả năng chống bụi và hơi ẩm xâm nhập theo tiêu chuẩn IP68, lý tưởng để sử dụng với cảm biến tải trọng 500kg.
2. Được chế tạo từ thép không gỉ để có khả năng chống ăn mòn tuyệt vời và độ bền-lâu dài, đảm bảo hiệu suất đáng tin cậy của cảm biến tải trọng 500kg.
3. Cấu trúc được hàn và bịt kín hoàn toàn ngăn chặn các chất gây ô nhiễm xâm nhập vào khu vực đo biến dạng bên trong.
Đặc điểm kỹ thuật cốt lõi
| Phạm vi tải | 50kg-10000kg |
| Công suất định mức (mV/V) | 2,0mV/V hoặc 3,0mV/V |
| Lỗi toàn diện | ±0,02%FS |
| Điện trở đầu vào / đầu ra (Ω) | 385±10/350±5 |
| Chiều dài đặc điểm kỹ thuật dây | φ5,2 * 5m hoặc tùy chỉnh |
| Phương pháp nối dây |
Đỏ --------Kích thích+ Đen--------Kích thích- |
Ứng dụng
Thông số kỹ thuật chi tiết của mẫu ZH-SB1SH
|
Dung tích |
0.05-10t |
Vật liệu |
thép không gỉ |
|
Công suất định mức (mV/V) |
2.0±0.005 3.0±0.005 |
Phi tuyến tính |
±0,02%FS |
|
Độ trễ |
±0,02%FS |
Độ lặp lại |
±0,01%FS |
|
Leo (30 phút) |
±0,02%FS |
Số dư bằng không |
±1,00%FS |
|
Hiệu ứng nhiệt độ ở mức không |
±0,02%FS/10 độ |
Ảnh hưởng của nhiệt độ đến đầu ra |
±0,02%FS/10 độ |
|
Điện trở đầu vào (Ω) |
385±10 |
Điện trở đầu ra (Ω) |
350±5 |
|
Điện trở cách điện |
Lớn hơn hoặc bằng 5000MΩ |
Điện áp kích thích |
5V-10V(DC) |
|
Phạm vi nhiệt độ bù |
-10~+50 độ |
Phạm vi nhiệt độ hoạt động |
-20~+60 độ |
|
Quá tải an toàn |
120%FS |
Phá vỡ tải |
150%FS |
|
Cáp |
Φ5.2 X 5M Hoặc tùy chỉnh theo yêu cầu |
Mã màu cáp |
Đầu vào: đỏ + đen- Đầu ra: xanh + trắng- |

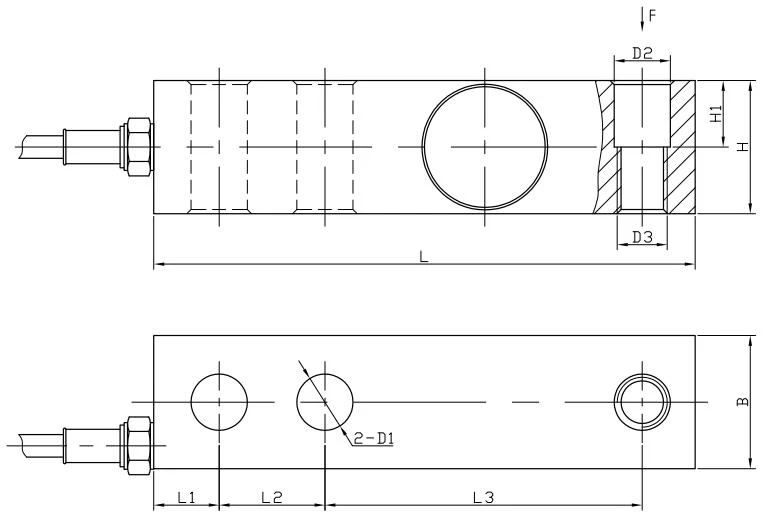

sơ đồ phác thảo
Bảng kích thước cụ thể
|
Đã xếp hạng trọng tải (t) |
L |
L1 |
L2 |
L3 |
H |
H1 |
B |
D1 |
D2 |
D3 |
|
0.05-2 |
130 |
15.7 |
25.4 |
76.2 |
32 |
16 |
32 |
ø13.5 |
ø13.5 |
M12X1.75 |
|
2.5-5 |
171.5 |
19.1 |
38.1 |
95.3 |
38 |
19 |
38 |
ø20 |
ø20 |
M18X1.5 |
|
7.5-10 |
222.5 |
25.4 |
50.8 |
123.8 |
51 |
25.5 |
51 |
ø27 |
ø27 |
M24X2 |
